產品說明

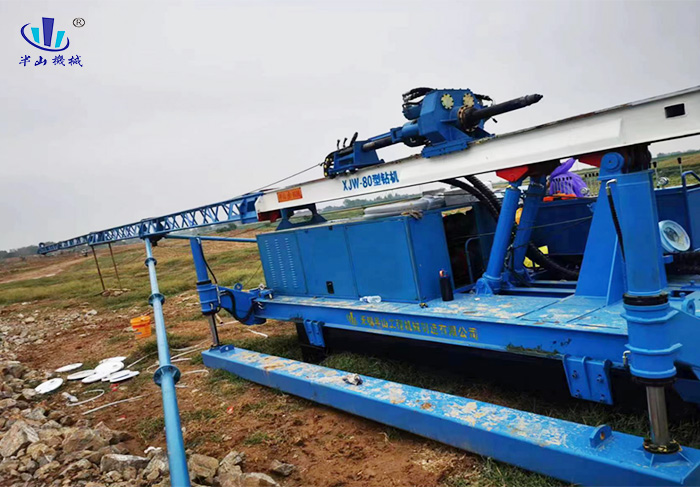

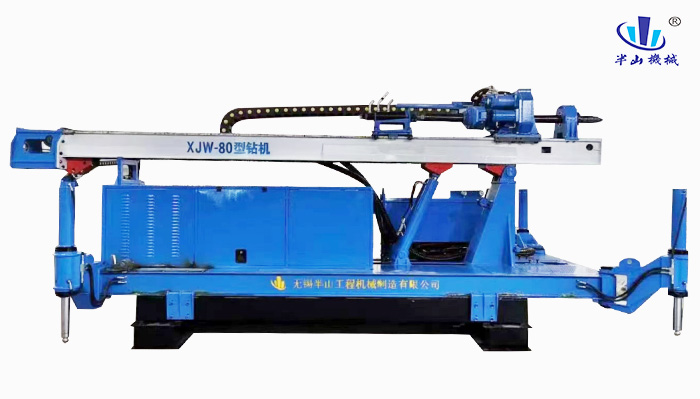

國內高自鉆式旋噴鉆機一一XJW-80型高壓旋噴鉆機是無錫半山工程機械制造有限公司根據市場 需要，研發的新型旋噴鉆機。

主要用途：
1 .高壓旋噴2。深基坑支護3。抗浮描桿4。微型灌注樁5。微型鋼管樁6 .降水井7 .地?zé)崾┕?主要特點：

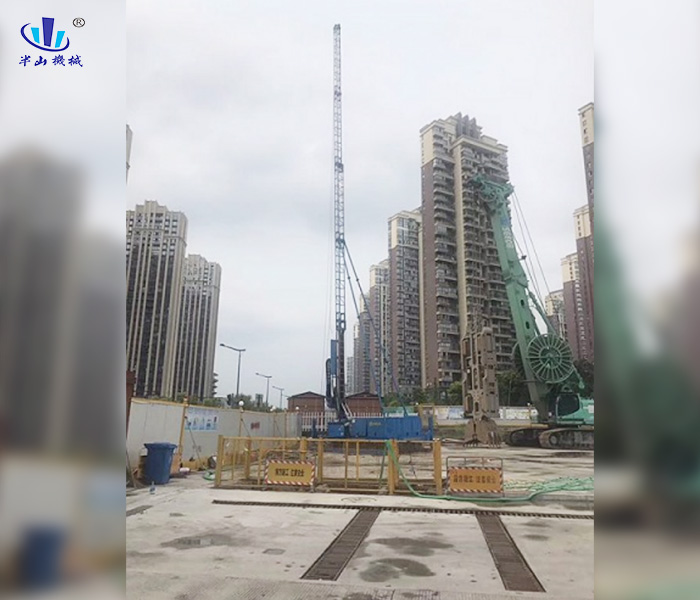

1.加裝了可拆卸的22米副塔
1)旋噴施工時，可替代高架旋噴，減少拆卸鉆具次數，省時省料，減少質量隱患。
2)抗浮描桿施工時，可起吊描桿，節省了吊機費用。
3)可拆卸的副塔，在斜錨索施工時，可拆卸，不影響鉆機其它功能。
4)在短描桿施工時，可一桿到底，省時省力。
5)副塔為標準化設計，4節可組合為12米，17米、23米、29米。
2.大通孔回轉器
1)通孔直徑為92 ,可保證89鉆桿的無障礙通過?？蓾M足三重旋噴施工及描固施工。
2)也可使用普通的89鋼管進行錨固施工。
3)液壓卡盤結構，可以讓鉆具更換更方便。不必再為各種過渡接頭而煩惱。
4)大扭矩動力頭，配合我司加強型旋噴鉆具，可在大多數地層中旋噴施工不用引孔，大量節約成本 和時間。

主要技術參數 Main technical parameters?
鉆桿直徑	Drill pipe diameter (mm)	φ73-φ89
鉆孔深度	Drilling depth(m)	50
旋噴施工	Jet grouting construction	單重Single，雙重double，三重triple
成樁直徑	Pile diameter (mm)	400~600，,600~1200，800~1600
一次裝接鉆桿長度	Length of a loaded joint	11,16,22，28
鉆桿傾角（°）	Borehole dip angle (degree)	0~90°
回轉器輸出轉速（r/min）	Rotary Output speed(r/min)	0~20，25,50,60,125
回轉器輸出扭矩（N.m）	Rotary Output torque(N.m)	7000
回轉器行程	Rotary stroke（mm）	4000
回轉器提升力（KN）	Rotary lifting force(KN)	66
回轉器提升速度（m/min）	Rotary speed（m/min）	0~1.3(adjustable)8/18/27
回轉器加壓力（KN）	Rotary pressure(KN)	33
回轉器加壓速度（m/min）	Rotary Press speed（m/min）	1.3-2.6
卷?xiàng)顧C(jī)提升力（主卷?xiàng)睿↘N）	Roll Yang machine lifting force（main roll Yang）(KN)	20
卷?xiàng)顧C(jī)提升力（副卷?xiàng)睿↘N）	Roll Yang machine lifting capacity（Deputy roll Yang）(KN)	5
越野高度	Off road height（mm）	300
縱向移動（mm）	Vertical movement（mm）	800
橫向移動（mm）	Lateral movement（mm）	500
輸入功率（電動機）（KW）	Input power（motor）(kw)	45+15
運輸狀態（長*寬*高）（mm）	Transport status（L*W*H）（mm）	5800*2060*2414
施工態（長*寬*高）（ mm）	construction state（L*W*H）（mm）	5800*3180*2646
重量	Weight(kg)	7000
